VA 500 Mesure de débit air comprimé CS INSTRUMENTS

CS INSTRUMENTS

Mesure de débit et consommation sur air comprimé
VA520 avec afficheur et section DN8 (1/4gaz) à DN50 (2"): Economique.
VA500 pour section 1/2 DN15 à DN300
VA409 pour détection du sens d'écoulement.

option capteur de pression

Plus de détails

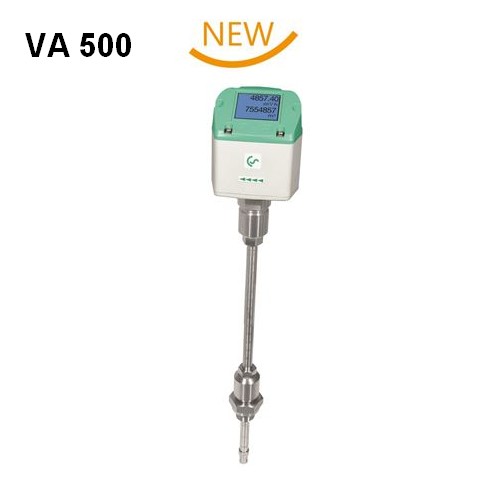

VA500 capteur polyvalent configurable pour mesure sur différentes canalisations à partir d'un piquage 1/2 G..

(Air comprimé, Azote, oxygène, CO2, Gaz hilarant, Argon).
 1/2 G DN15 à DN300 débit de 760 l/min à 19815 m3/h (pour 92.7 m/s).
Sortie pulse, sortie 4-20 mA, RS485 Modbus RTU.

Le VA500 remplace le modèle VA400 depuis  fin 2015 (posssible changement du type de gaz directement sur l'afficheur)

Différentes configurations possibles :
VA500 seul ( configuré en usine, configuration complète à l'aide du DS400 ou du logiciel ou du DS500).
VA500 + afficheur : Configuration du diamètre, reset du compteur, choix m3/h m3/min, sens, type de gaz).
VA500 + afficheur DS500 (configuration complète + affichage local + nombreuses options datalogger 1 million de points et option sortie analogique, communication, webserveur).

Options :
Vitesse 185 m/s ou 224 m/s (standard 92.7 m/s).
Longueur 120 mm, 160 mm, 300 mm, 400 mm (standard 220 mm).
Câble de raccordement 5m ou 10 m.
Logiciel de configuration.
Indicateur DS400 ou centrale DS500.
Certificat d'étalonnage.

option capteur de pression

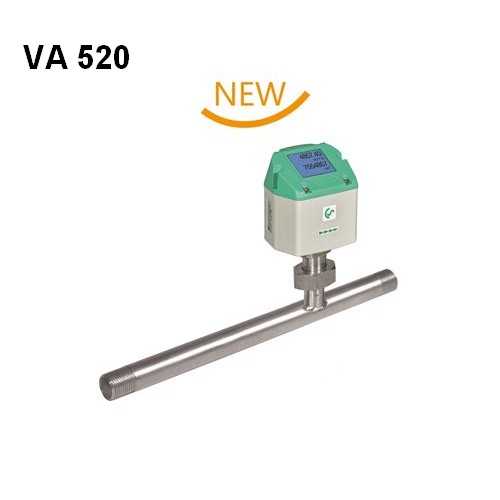

VA 520 ECONOMIQUE

VA 520 compteur de consommation à prix avantageux pour air comprimé et gaz.
(Air comprimé, Azote, oxygène, CO2, Gaz hilarant, Argon).

La série des capteurs VA520 est livrée avec sa section (référence avec ou sans bride).

Avantage : pas de configuration et montage facile.
Précision de mesure élevée grâce à sa section de mesure définie.
Sortie pulse et sortie 4-20 mA.
Indicateur orientable de 180°.
Démontage aisé pour nettoyage et détrompeur pour positionnement.

Nombreuses références :

Section 1/4 gaz DN 15 de 0.2 à 90 m3/h.
Section 1/2 gaz DN 20 de 0.3 à 170 m3/h.
Secteur 3/4 gaz DN 25 de 0.5 à 290 m3/h.
Section 1" DN 32 de 0.7 à 480 m3/h.
Section 1" 1/2 DN 40 de 1.0 à 550 m3/h.
Section 2" DN50 de 2.0 à 900 m3/h.

Version avec bride ou sans bride d'épaulement.
Inox 1.4404 (316L) ou Inox 1.4301 (304).

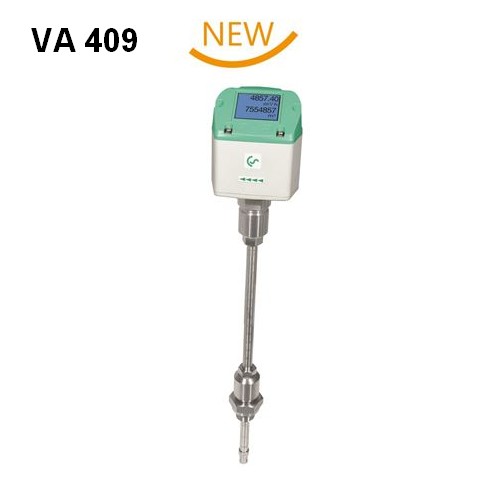

VA 409

Pour détection du sens d'écoulement de l'air comprimé ou du gaz.
Détecte jusqu'à 0.1 m/s
Absence de pièce d'usure.
Montage facile sous pression (piquage 1/2G).

Principe : Dès que le sens d'écoulement change, un contact  sec informe de l'inversion du sens.
Associé à un VA500 / VA520, il permet un comptage précis des consommations.
Permet d'informer les contrôles commandes.

Options :
Câble de raccordement 5m ou 10 m.
Indicateur DS400.
